Для качественного шва важно выдерживать рабочую зону в инертной среде: аргон подают заранее, за 15–20 секунд до разжигания дуги, и прекращают только через 15 секунд после завершения сварки. При этом электрод держат на расстоянии порядка 1,5–3 мм от металла, а оптимальное падение напряжения на дуге находится в интервале 11–14 В.
Что такое аргонодуговая сварка
Аргонодуговая сварка — это гибридный процесс, сочетающий особенности газовой и электрической сварки. От электрической сварки здесь используется дуга, которая расплавляет металл в зоне соединения; от газовой — защитная среда, изолирующая сварочную ванну от воздуха.
Главный элемент процесса — аргон. Это инертный газ, который тяжелее воздуха в 1,38 раза и способен вытеснять кислород из зоны сварочной ванны. Благодаря этому металл во время плавления не контактирует с кислородом, а значит, снижается риск окисления и связанных с ним дефектов шва.
В практике такой метод часто связывают с TIG-сваркой, где используется неплавящийся вольфрамовый электрод. Однако аргоновая среда может применяться и в других вариантах механизации процесса — от ручного РАД-способа до автоматической и роботизированной сварки.
Как работает защитная среда аргона
Во время сварки металл в зоне дуги нагревается и образует сварочную ванну. В этот момент материал особенно чувствителен к воздействию кислорода. Если кислород попадает в зону расплава, возможно окисление металла и образование дефектов, ухудшающих качество соединения.
Аргон решает эту задачу за счет инертности. Он не вступает в реакцию с металлом в рабочей зоне и вытесняет кислород из пространства вокруг дуги. Поэтому сварочный шов формируется в стабильной защитной среде.
Для надежной защиты важна не только сама подача газа, но и ее временной режим. Газ должен поступать в область сварки за 15–20 секунд до разжигания дуги, чтобы вытеснить воздух из рабочей зоны. После завершения сварки подачу аргона прекращают не сразу, а примерно через 15 секунд, чтобы металл продолжал остывать в защитной среде.
Чем аргонная сварка отличается от MMA и MIG
Аргонодуговой метод отличается от MMA-сварки и MIG-сварки прежде всего способом защиты и характером формирования шва. В MMA процесс связан с дуговой сваркой электродом, а при TIG в рабочей зоне применяется вольфрамовый электрод и защитный газ. В MIG-сварке также используется дуговой процесс, но характер подачи материала и механизация отличаются.
В аргонодуговой сварке особое значение имеет стабильность дуги, точность положения горелки и чистота зоны сварочной ванны. Именно поэтому метод востребован для материалов, чувствительных к окислению, и для соединений, где требуется аккуратный внешний вид шва.
Если обобщить практическую разницу, то аргонодуговой процесс выбирают тогда, когда на первом месте качество соединения, контроль нагрева и возможность сваривать сложные металлы и сплавы. При этом технология требует более внимательной настройки и дисциплины выполнения операции.
Основные преимущества метода
Аргоновая сварка ценится не только за защиту от окисления, но и за управляемость процесса. При правильной настройке аппаратуры и подготовке деталей она позволяет формировать прочные и аккуратные соединения на разных металлах.
К ключевым преимуществам технологии относятся:
- получение качественного сварочного шва за счет исключения окисления металла в зоне сварочной ванны;
- возможность сваривать сталь, включая нержавеющую, алюминий и его сплавы, медь, латунь, бронзу, титановые сплавы;
- высокая точность ведения дуги и формирования соединения;
- применение ручного, полуавтоматического, автоматического и роботизированного процессов;
- возможность использовать постоянный или переменный ток в зависимости от металла;
- снижение риска дефектов при соблюдении режима подачи защитного газа.
Эти преимущества проявляются только при выдерживании технологических параметров. Неправильное расстояние между электродом и металлом, несвоевременная подача газа или ошибки в выборе тока способны снизить качество даже при использовании исправного оборудования.
Где применяется аргонодуговая сварка
Технология применяется для работы с материалами, которые требуют чистой защитной среды и аккуратного формирования шва. В перечень таких материалов входят углеродистая и нержавеющая сталь, алюминий и его сплавы, цветные металлы — медь, латунь, бронза, а также титановые сплавы.
Аргоновая сварка востребована в высокоточных отраслях, включая авиацию и пищевую промышленность, а также в ремонтных задачах. Ее выбирают в случаях, когда соединение должно быть надежным, а зона сварки — защищенной от окисления.
Для ремонтных работ метод удобен тем, что позволяет работать с разными металлами и сплавами. Однако универсальность не означает одинаковые настройки для всех материалов: параметры тока, полярность, состав защитного газа и подготовка поверхности выбираются с учетом конкретной детали.
[Изображение: зона аргонодуговой сварки с горелкой, вольфрамовым электродом, сварочной ванной и направлением подачи защитного газа. Alt: схема процесса TIG-сварки в среде аргона]
Классификация по степени механизации
Аргонодуговая сварка классифицируется по тому, насколько механизированы подача инструмента, присадочного материала и перемещение вдоль шва. Такая классификация важна при выборе оборудования и организации процесса.
Основные виды:
- ручная сварка, или РАД-способ, при котором сварщик управляет горелкой и подачей присадочного материала;
- полуавтоматическая сварка, обозначаемая как ААДП, где часть операций механизирована;
- автоматическая сварка, или ААД, при которой процесс выполняется оборудованием по заданному режиму;
- роботизированная сварка, применяемая для повторяемых операций и стабильного качества соединений.
В ручном способе применяются вольфрамовые тугоплавкие электроды. Именно ручная аргонодуговая сварка требует от исполнителя наиболее точного контроля расстояния до металла, движения горелки и подачи присадочной проволоки.
TIG-сварка и вольфрамовый электрод
Для ручной аргонодуговой сварки характерно применение вольфрамового электрода. Он создает дугу, но не является основным источником присадочного металла. Присадочная проволока подается отдельно в рабочую зону, если это необходимо для формирования соединения.
Положение электрода относительно детали напрямую влияет на устойчивость дуги. Рекомендуемое расстояние между электродом и металлом для поддержания оптимального падения напряжения составляет от 1,5 до 3 мм. В практическом описании процесса также используется ориентир около 2 мм между горелкой, электродом и привариваемой деталью.
Слишком большое отклонение от этих расстояний меняет характеристики дуги и ухудшает контроль сварочной ванны. Поэтому для TIG-процесса важны не только параметры аппарата, но и точность движения руки сварщика.
Ток, полярность и выбор режима
Аргонодуговая сварка может выполняться постоянным током DC или переменным током AC. Выбор зависит от свариваемого металла и технологической задачи.
Нержавеющую сталь часто сваривают постоянным током прямой полярности. Для цветных металлов, магния и алюминия применяется переменный ток с обратной полярностью. При работе с алюминием и магнием переменный ток особенно важен, поскольку он позволяет разрушать оксидную пленку, мешающую формированию качественного соединения.
Расчет силы тока можно выполнять по практическому ориентиру: принято считать, что на 1 мм толщины детали требуется ток силой 35 А. Для тонкостенных заготовок толщиной менее 1 мм требуется около 5 А. Эти значения не заменяют настройку под конкретную деталь, но дают базовое понимание диапазона.
Постоянный ток DC
Постоянный ток используют для ряда материалов, включая нержавеющую сталь. В таком режиме важно выдерживать стабильность дуги и корректное расстояние между электродом и металлом. Для меди применяется постоянный ток при сварке вольфрамовыми электродами, причем защитная среда может включать смесь аргона с гелием.
Переменный ток AC
Переменный ток применяют для алюминия и магния. Его задача — не только поддерживать дугу, но и разрушать оксидную пленку на поверхности металла. Без этого получить стабильное формирование шва на таких материалах значительно сложнее.
Импульсный режим
Импульсный режим позволяет регулировать частоту пульсации в диапазоне от 0,5 Гц до 5 кГц. Он используется как инструмент более точного управления процессом, когда важно контролировать тепловую мощность дуги и поведение сварочной ванны.
Настройка дуги и положения горелки
Качество аргонодуговой сварки во многом определяется тем, насколько стабильно удерживается дуга. Для идеального шва падение напряжения на дуге должно находиться в интервале 11–14 В. Этот диапазон связан с расстоянием между электродом и металлом: оптимально поддерживать зазор от 1,5 до 3 мм.
Горелку перемещают плавно вдоль стыка, без поперечного смещения. Такое движение помогает сформировать ровный шов и не нарушать защиту сварочной ванны. Резкие отклонения горелки ухудшают стабильность процесса и могут вывести часть расплава из зоны полноценной газовой защиты.
Присадочная проволока должна подаваться в рабочую зону медленно. Оптимально вести ее впереди горелки под углом порядка 15–30°. Это позволяет контролировать подачу материала и формирование валика шва без излишнего нарушения газовой среды.
Подготовка и защита сварочной зоны
Перед сваркой важно обеспечить условия, при которых аргон сможет эффективно вытеснять кислород из зоны сварочной ванны. Основной технологический принцип прост: защитный газ должен появиться в рабочей области до разжигания дуги и сохраняться после завершения процесса.
Практический порядок контроля включает несколько обязательных моментов:
- подать аргон в область сварки за 15–20 секунд до разжигания дуги;
- удерживать электрод на расстоянии 1,5–3 мм от металла;
- стремиться к падению напряжения на дуге в интервале 11–14 В;
- подавать присадочную проволоку медленно, впереди горелки, под углом около 15–30°;
- перемещать горелку плавно вдоль стыка без поперечного смещения;
- прекращать подачу защитного газа примерно через 15 секунд после завершения сварки.
Если эти условия не выдержаны, инертная среда работает хуже, а металл может контактировать с кислородом. В результате повышается риск дефектов шва, ради предотвращения которых и применяется аргон.
Особенности сварки разных металлов
Аргонодуговой метод универсален, но режимы для разных материалов не совпадают. Ошибка выбора тока, защитной среды или подготовки поверхности может привести к нестабильной дуге и снижению качества соединения.
Нержавеющая сталь
Нержавеющую сталь часто сваривают постоянным током прямой полярности. Такой подход используется для получения аккуратного соединения в среде аргона, где исключается окисление металла в зоне сварочной ванны.
Для нержавейки особенно важны стабильность защитной среды и контроль дуги. Аргон должен вытеснить кислород до разжигания дуги и продолжать защищать металл после завершения сварки.
Алюминий и магний
Для алюминия и магния используют переменный ток. Это связано с необходимостью разрушать оксидную пленку, которая образуется на поверхности металла и мешает нормальному формированию шва.
При сварке алюминия особенно важно не рассматривать аргон как единственный фактор качества. Защитный газ предотвращает окисление в сварочной ванне, но правильный выбор AC-режима необходим именно для работы с оксидной пленкой.
Медь и цветные металлы
Цветные металлы, включая медь, латунь и бронзу, также могут свариваться в аргоновой среде. Для меди применяют смесь аргона с гелием при постоянном токе и вольфрамовых электродах.
Если толщина медной заготовки превышает 4 мм, требуется предварительный прогрев до температуры +800 °С. Это важное условие, поскольку медь требует особого подхода к тепловому режиму.
Титановые сплавы
Титановые сплавы входят в перечень материалов, с которыми работает аргонодуговая технология. Для них, как и для других чувствительных материалов, принципиально важна инертная защитная среда, предотвращающая контакт сварочной ванны с кислородом.
Защитные газовые смеси
В базовом варианте защитной средой служит аргон. Однако для отдельных задач могут применяться смеси. Для сварки меди используется смесь аргона с гелием при постоянном токе и работе вольфрамовыми электродами.
Еще один вариант — добавление кислорода к аргону в количестве 3–5%. Такое добавление предотвращает пористость шва, поскольку кислород сжигает вредные примеси. Этот прием применяется не как замена инертной защиты, а как специализированная настройка защитной среды под конкретные условия.
Важно различать задачи газов. Аргон вытесняет кислород и защищает сварочную ванну от окисления. Гелий или кислород в смеси применяются только для специфических технологических целей.
Оборудование для аргоновой сварки
Для аргонодуговой сварки применяют сварочный аппарат, горелку, вольфрамовый электрод, источник защитного газа и, при необходимости, присадочную проволоку. Аппарат должен поддерживать нужный тип тока: постоянный DC или переменный AC, если планируется работа с алюминием и магнием.
При выборе оборудования важно учитывать режимы, которые требуются под конкретные материалы. Если задачи ограничиваются нержавеющей сталью, часто используется постоянный ток прямой полярности. Если нужно сваривать алюминий, аппарат должен обеспечивать переменный ток, поскольку он необходим для разрушения оксидной пленки.
Горелки могут иметь воздушное или водяное охлаждение. При работе с горелками воздушного охлаждения требуется давать им остывать около 6 минут через каждые 3 минуты работы. Этот режим особенно важен при длительной сварке, когда перегрев горелки становится технологическим ограничением.

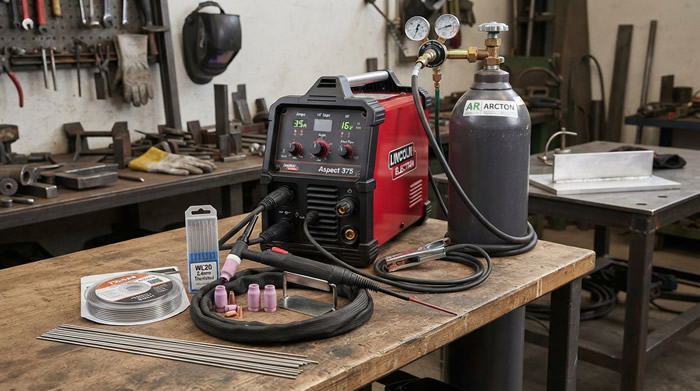

[Изображение: комплект оборудования для аргонодуговой сварки — инвертор, баллон с аргоном, горелка, вольфрамовый электрод и присадочная проволока. Alt: оборудование для TIG-сварки аргоном]
Нормы, хранение и подача аргона
Аргон как сварочный газ поставляется в соответствии с нормативными требованиями. ГОСТ 10157 задает условия поставок газообразного и жидкого аргона. Транспортировка в баллонах под давлением 15 МПа соответствует ГОСТ 949.
Для сварщика это означает, что защитный газ является не вспомогательной мелочью, а полноценным технологическим компонентом процесса. От стабильности подачи аргона зависит, будет ли сварочная ванна изолирована от кислорода и получится ли шов без дефектов, связанных с окислением.
Отдельно необходимо учитывать физическое свойство аргона: он тяжелее воздуха в 1,38 раза. Поэтому при работе в закрытых помещениях важно помнить о риске накопления тяжелого газа и вытеснения воздуха из нижних зон пространства.
Типичные ошибки
Ошибки в аргонодуговой сварке чаще всего связаны не с самим принципом технологии, а с нарушением режима. Аргон защищает металл только тогда, когда он своевременно и стабильно подается в зону сварочной ванны, а электрод и горелка удерживаются в правильном положении.
Наиболее критичные ошибки:
- разжигать дугу до подачи аргона в рабочую область;
- прекращать газовую защиту сразу после завершения сварки;
- удерживать электрод слишком далеко или слишком близко к металлу;
- вести горелку с поперечными смещениями вместо плавного движения вдоль стыка;
- подавать присадочную проволоку резко или под неправильным углом;
- выбирать постоянный ток для алюминия и магния вместо переменного, необходимого для разрушения оксидной пленки.
Последствия таких ошибок — окисление металла, пористость, нестабильное формирование сварочного шва и снижение надежности соединения. Поэтому качество аргоновой сварки определяется не только оборудованием, но и строгим соблюдением технологической последовательности.
Краткий чек-лист перед сваркой
Перед началом работы полезно проверить не общую готовность аппарата, а именно те параметры, которые прямо влияют на качество шва в аргоновой среде.
- Определить металл: нержавеющая сталь, алюминий, медь, цветной металл или титановый сплав.
- Выбрать ток: DC для задач, где он применим; AC — для алюминия и магния.
- Проверить защитный газ: аргон либо специализированную смесь, например аргон с гелием для меди.
- Настроить расстояние между электродом и металлом в пределах 1,5–3 мм.
- Ориентироваться на падение напряжения на дуге 11–14 В.
- Подать газ за 15–20 секунд до дуги и оставить защиту на 15 секунд после завершения сварки.
Такой контроль снижает вероятность дефектов, которые возникают из-за окисления, неправильной дуги или нарушения подачи присадочного материала.
Итоги
Аргонодуговая сварка — это точный дуговой процесс в защитной среде аргона, позволяющий сваривать сталь, нержавеющую сталь, алюминий, медь, латунь, бронзу и титановые сплавы. Ее основная технологическая ценность заключается в том, что инертный газ вытесняет кислород из зоны сварочной ванны и предотвращает окисление металла.
Качество шва определяется не одним фактором, а совокупностью условий: правильным выбором DC или AC, стабильной газовой защитой, расстоянием 1,5–3 мм между электродом и металлом, напряжением дуги 11–14 В, плавным движением горелки и корректной подачей присадочной проволоки. При соблюдении этих требований метод дает прочное, аккуратное и надежное соединение.
FAQ
Что такое сварка аргоном простыми словами?
Это дуговая сварка, при которой зона плавления защищается аргоном. Аргон вытесняет кислород из сварочной ванны, поэтому металл не окисляется, а шов получается более качественным.
Почему для сварки используют именно аргон?
Аргон — инертный газ, который тяжелее воздуха в 1,38 раза. Он вытесняет кислород из зоны сварки и не дает металлу окисляться во время формирования шва.
Какие металлы можно сваривать аргоном?
Технология позволяет работать со сталью, включая нержавеющую, алюминием и его сплавами, медью, латунью, бронзой и титановыми сплавами.
Какой ток нужен для алюминия?
Для алюминия используют переменный ток. Он позволяет разрушать оксидную пленку, которая мешает нормальному формированию сварочного шва.
Когда применяют смесь аргона с гелием?
Смесь аргона с гелием применяют для сварки меди при постоянном токе вольфрамовыми электродами. Для медных заготовок толщиной более 4 мм требуется предварительный прогрев до +800 °С.
Зачем подавать аргон до и после сварки?
Газ подают за 15–20 секунд до разжигания дуги, чтобы вытеснить воздух из рабочей зоны. После завершения сварки подачу прекращают через 15 секунд, чтобы металл остывал под защитой аргона.
